Electrical CNC Hydraulic Press Brake Sheet Metal 200T Multi Axes Controlling

Electrical CNC Hydraulic Press Brake Sheet Metal 200T Multi Axes Controlling





producing CNC hydraulic press brake machine/ hydraulic bending machine



Amada automatic CNC press brake machine Information:

the press brakes have the advantages of high quality, durability and high precision.

The main frames of machine are constructed from rolled, stress relieved solid steel to

prevent distortion during the bending process and under extreme continuous loads.

Adjustable synchronized torsion bar with positive stop system which is controlled by the Digital Control unit, the bending beam parallelism tolerance will be consistent

and accurate to 0.01mm.



More information please contact us:



wxmachinery@163.com



WhatsApp:+86 13961729519



Skype:zouqicheng



QQ:2308574039





CNC press brake sheet machineFunction:



A press brake, also known as a brake press, is a machine tool for bending sheet and

plate material, most commonly sheet metal. It forms predetermined bends by clamping

the workpiece between a matching punch and die.

Typically, two C frames form the sides of the press brake, connected to a table at the

bottom and on a moveable beam at the top. The bottom tool is mounted on the table

 with the top tool mounted on the upper beam.



5mm thickness CNC hydraulic press bending machine Main Features:



1. The whole structure:
• Steel plate welded structure, hydraulic transmission, accumulator return, holistic

processed,vibrating to

eliminate stress, high strength and good rigidity.
• Mechanical torque system makes sure the synchronization of cylinders.
• The stroke of slider and back gauge is adjusted automatically by double servo motors

or transducer, and showed on

CNC Mechanical torque or NC control panel.
• Slanting wedges can be chosen to install on the top dies which can be adjusted by

hands or automatically Hydraulic compensation system is installed under the worktable.
2. Hydraulic system:

• Hydraulic control system by BOSCH-REXROTH Germany or FIRST America.
• Oil seals by Japanese, NOK.
• Overload & overflow protection to ensure there is no leakage and protect hydraulic

system, and the oil level can be read directly.

3. Servo motorized back gauge:

• CNC Back gauge system with X axis by AC servo motor driven ball screw shafts and on

linear bearings with an accuracy of 0.01mm.
• Back gauge has well enough mechanical strength and rigidity with tank-type gauge

structure.
• High-precision ball screw and linear guide-way. Particular finger-stop design, enlarge

the range of back gauge.



4. Electrical parts and protection device:

• Schneider or Siemens Low-voltage apparatus. In accordance with international standards,

 reliable safety, long life,

 good anti-interference ability, a radiation unit is fitted in electrical cabinet.
• Protective fence and the safety interlock to ensure the operation safety. Have a movable

 single-hand pedal switch, easy to operate.
• Light screen protection or Laser protection are optional.




Technical Parameter:


Type		CNC electro-hydraulic synchro
Working force		200 T
Length of table		3200 mm
distance between frames		2650 mm
Throat depth		320 mm
Open height		560 mm
Stroke		200mm
Speed	Idle down	80mm/s
	Working	8mm/s
	return	80mm/s
support arm		offer two support arms
Main motor		15kw
CNC system		Type: DA- 56 Delem  Co., Netherlands Control Axis:Y1,Y2,X,R and V  (crowned compensation)
Tool		With 1 punching and 1 bottom die
Main Electric Elements in cabinet		Schneider or Siemens
Seal in the cylinders		NOK, Japan
Gross weight		10300 kg
Overall sizes(mm) LxWxH		3450x2145x2960
Packing:		Iron pallet With plastic cover
Delivery date		25 days after sing the contract






























downlaod brochure here

CNC hydraulic press brake machine.pdf

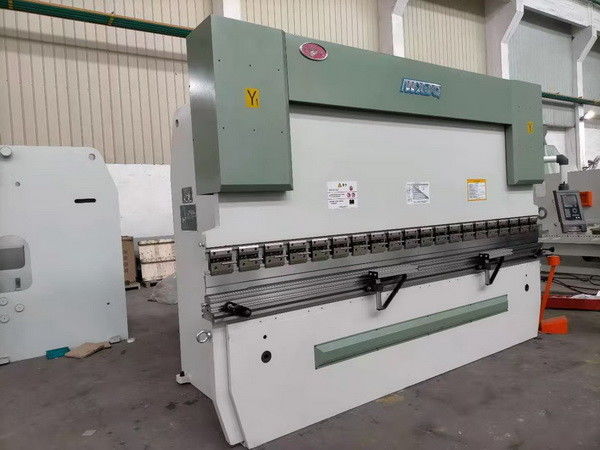

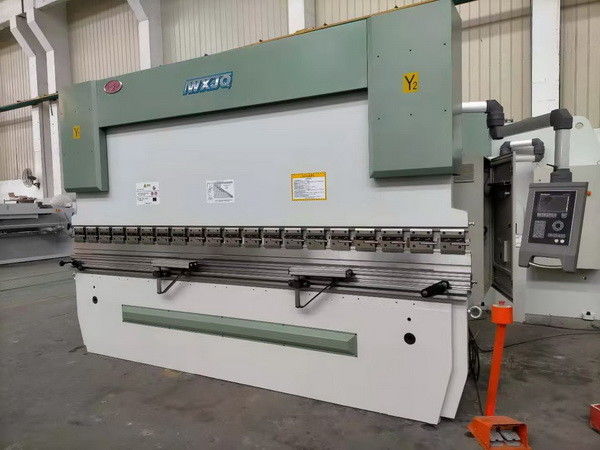

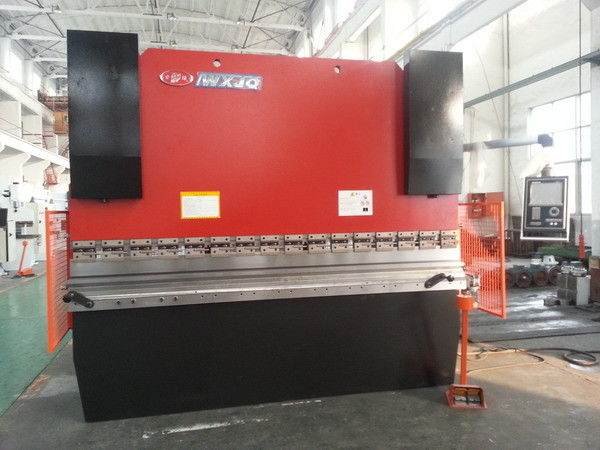

Machine picture:
